設計中的技術要點

2．1．1秤體結構設計。結構設計應具備結構簡單，安裝方便，抗偏載性能好，力值傳遞準確，限位可靠的特點。其中，秤體固定支架應直接安裝在輸送機的桁架上，并可在垂直方向上做上下調整和固定，以保證稱量架的相應高度。稱量架應用兩組平行的不銹鋼彈簧片，用銷螺釘與固定支架緊固聯接，成為一個彈性的剛性機構，使之既能可靠地承載外加載荷，又能準確地把被測力加到稱重傳感器上，起到支撐和限位作用。這樣，秤體本身沒有運動件和摩擦件，也就不用維修。另外，應嚴格限制稱量段和過渡段托輥的徑向跳動量和外母線的不圓度，以防止出現脈動的沖擊載荷，影響計量精度。

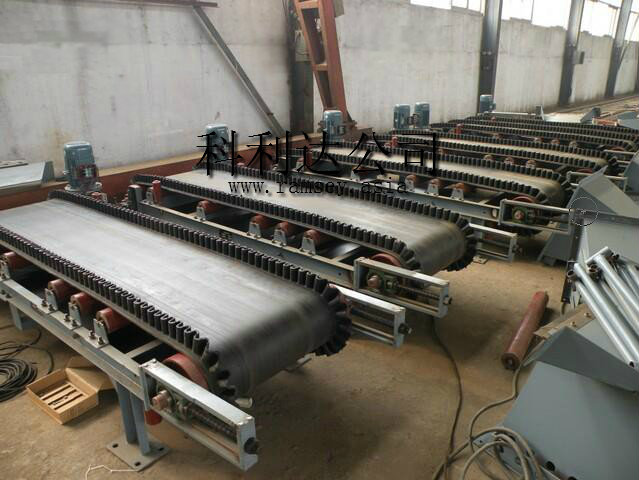

高精度遠程煤礦專用電子皮帶秤

2．1．2對稱重傳感器的要求。稱重傳感器一般由專業廠家提供。要求電子皮帶秤所選用的稱重傳感器必須具備抗疲勞性能好、高阻抗、高供橋電壓、高靈敏度、高分辨率的特點，否則是不穩定的，不是精度很低，就是開始時精度還可以，但很快精度下降，甚至沒有使用價值。

2．1．3測速傳感器型式。測速傳感器有光電式和接近開關式。一般是通過一個懸臂的摩擦輪壓在下皮帶上，隨著皮帶的運動進行滾動，帶動內部機構發出與輸送速度相適應的脈沖訊號，送入微處理器。因為稱量結果是重量與速度的乘積，速度訊號的準確性與重量訊號同等重要，所以懸臂的轉軸要非常靈。懸臂應有一定的長度，摩擦輪要有相對的重量，且自轉靈活、外緣套的摩擦系數較大，且用耐磨性較好的材料，以確保摩擦輪與皮帶間有足夠的摩擦力，從而使摩擦輪做無滑動的滾動，保證速度記號的準確性。

2.1．4 對顯示控制器要求。顯示控制器是電子皮帶秤的心臟部分，要求其準確度和穩定性不斷提高，功能不斷完善。如要求要有報警、自動校零、校量程、定量輸出、溫度補償、自診斷、模擬標定、斷電保護等。
